Bedrading aanleggen deel 2.

Na uitleg te hebben gegeven begin ik hier met het weergeven van mijn manier van bedrading aanleggen onder mijn modulebaan.

Hieronder ziet men mijn eerste module welke de definitieve bedrading krijgt.
Op deze module staat mijn spiraal.
Omdat het hier dus, qua rails, de aanloop naar het spiraal en het spiraal zelf betreft is hier niet veel bedrading aanwezig.

Hier is alleen de Digitale railspanning, welke naar de ringleiding gaat en 4 TMC's (terugmeldcontacten) welke naar een 5217 (S88 Viessman) gaan.
De ringleiding word d.m.v. een telefooncontactdoos doorgekoppeld naar de volgende module. Ook is hier aan toegevoegd een analoge voedings ringleiding voor lantaarns e.d.
De Tmc's worden naar de volgende module doorgekoppeld via een 5 Polige Dinplug.
Om dit te kunnen doen is er chassisdeel, 5 polige Din aansluiting aangebracht.

De kleuren welke ik toepas zijn de volgende.
Rood en Zwart voor de Digitale ringleiding.
Geel en Bruin voor de analoge ringleiding.
Groen voor de Tmc's.

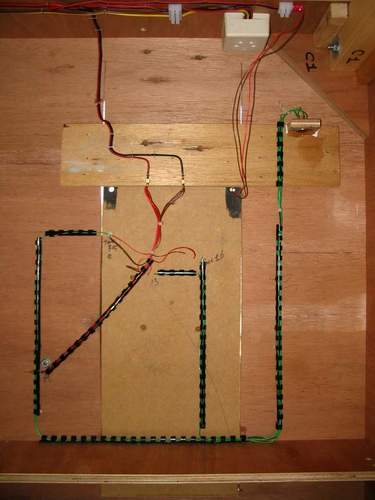

Even een kleine uitleg van de weergegeven foto.
Ik heb de bedrading in z.g. inbindringen gedaan welke zeer goed funktioneren als "kabelgootjes". Deze zijn in diverse diameters te koop in iedere goed gesorteerde kantoorhandel. De inbindringen worden vastgelijmd met het bekende lijmpistool.

De bedrading van de Tmc's heb ik onder deze module om de Digitale railbedrading geplaatst om eventuele invloeden zo beperkt mogelijk te houden.
De twee (zwarte en rood) draadjes, welke los hangen, zijn tijdelijke noodaansluitingen welke direct op de rails zitten en dienen nog worden verwijderd.

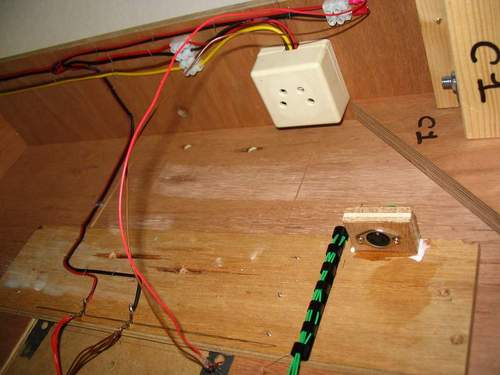

Hieronder even een foto waar het allemaal iets beter te zien is.

Men ziet ook duidelijk op deze foto dat ik "nieten" heb gebruikt om de ringleiding vast te zetten.
Wanneer men dit ook wil toepassen let er dan op dat de "tacker" de nieten niet te ver inslaat. Een kabelbreuk is vlugger gemaakt dan gerepareert.
Wanneer een "nietje" gedeeltelijk in het hout geslagen is neem dan een lichte penhamer om de "niet" iets verder het hout in te tikken zonder de kabels te beschadigen.
