Centreersysteem voor het koppelen van modules.


Hier laat ik u zien op welke manier ik mijn modules op een handige manier kan koppelen, zonder nastellen en controleren van de onderling aansluitende rails, welke zich op de modules bevind.

Het wordt een verslag vanaf de eerste stap, het maken van de centreer-koppelleingen, tot het aanbrengen op de modules zelf. Hopelijk kan het een bijdragen zijn voor uw eigen modules.

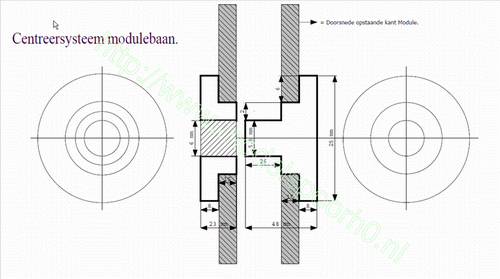

Hieronder ziet u de tekening welke ik gemaakt heb en waar ik dus vanuit ga.
De maten zijn uiteraard gebaseerd op mijn persoonlijke modules maar deze kan men veranderen naar de maten van uw eigen module-materiaal.
Mijn opstaande kanten van de modules zijn 15 mm dik. (zie gearceede weergave)



Klik op afbeelding om een grotere weergave in PDF te downloaden.

Let op: Dit is een proeftekening.
Een tekening met de exacte maten en details volgt.


Nu u het PDF-bestand in uw bezit heeft kunt u even op uw gemak kijken wat de exacte bedoeling is.
Na het bestuderen van de tekening zal het allemaal wel duidelijker worden.

Inmiddels heb ik het materiaal (rond staal) binnen en ik ben dan ook begonnen met het draaien van de centreerbussen en pennen.
Veel valt er op dit moment nog niet over te vertellen.
Wanneer het iets toevoegd zal ik commentaar bij de foto's plaatsen.

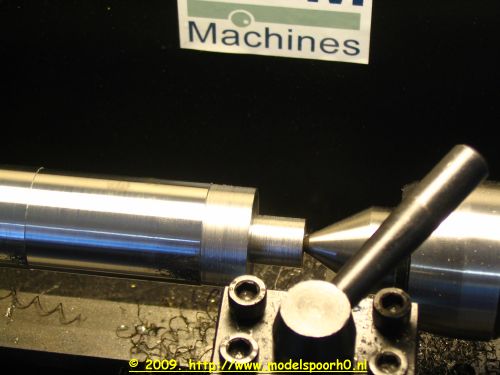

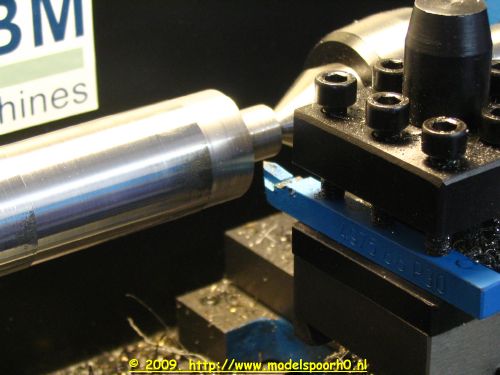

Hier ben ik bezig met de ruwe bewerking van de "Pen".


Hier even een aanzicht van de andere zijde.
Ik ben weer verder gegaan met het centreersysteem.
Na +/- 30 tot 35 jaar voor het laatst achter een draaibank te hebben gewerkt valt het resultaat mij nog niet geheel tegen.
Maar na 24 van deze setjes zal de handvaardigheid weer wel terug zijn.

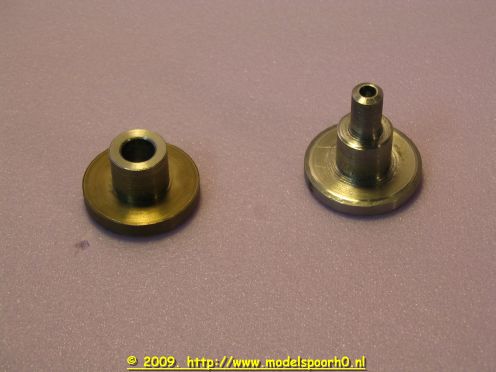

Hier is een setje gereed.

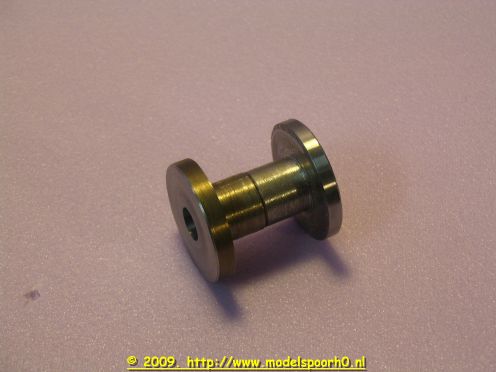

Hier zijn is het setje gekoppeld.
Ik heb er voor gekozen om de binneste "bussen" iets terug te houden betreffende de maatvoering.
Op deze manier zullen de modules strak tegen elkaar aan worden gestrokken door de koppelbouten en moeren.
De kans dat de "bussen" tegen elkaar aankomen is nu uitgesloten en kunnen dan ook niet als een soort aanslag gaan werken en de modules open doen staan.
De "flenzen" krijgen nog gaatjes voor de bevestiging. Het gereedschap (hulpstuk) is in bestelling.

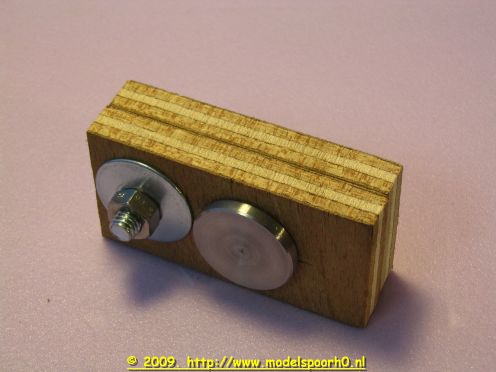

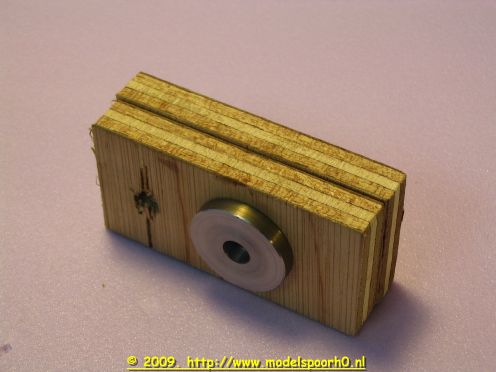

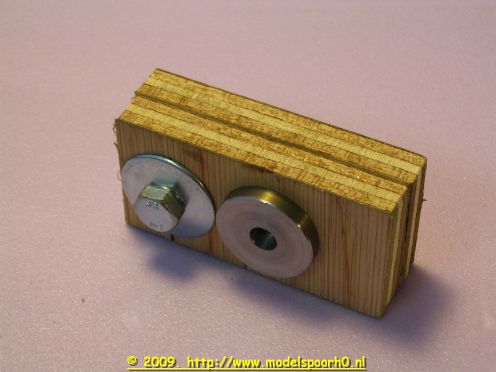

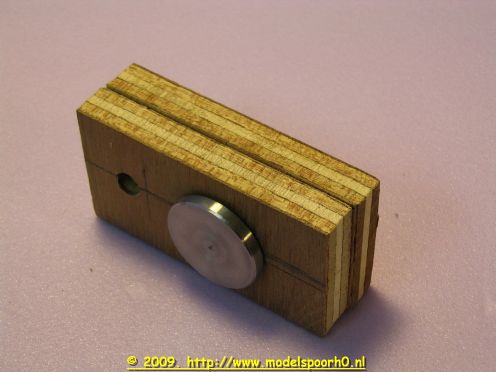

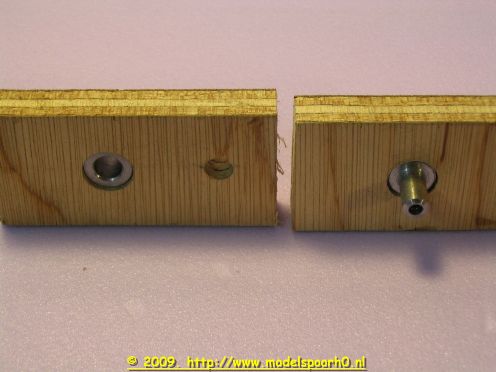

Hieronder een weergave als de twee delen gekoppeld zijn.


Wanneer er twee sets gereed zijn zal ik van de eerste twee modules, welke op deze manier gekoppeld worden/zijn weer een update plaatsen zodat het geheel mogelijk nog duidelijker zal zijn.



Word vervolgd.
