De bouw van mijn modules.

18 April 2007:

De tekeningen van de te bouwen modules zijn inmiddels naar een aannemer bij ons in de buurt om alles als bouwpakket te laten zagen.
Het prettige hier aan is dat ik het vervolgens alleen maar in elkaar hoef te schroeven.
Het geheel gaat voorlopig bestaan uit 6 aparte modules 125 x 125 Cm en komt op wielen te staan zodat ik overal makkelijk bij kan
Als de basis dan gereed is wordt niveau 2 berekend en wordt dan ook vervolgens weer als bouwpakket aangeleverd

8 Juni 2007:

Nou na lang wachten, annuleren, en elders bestellen binnen 1 week dan toch eindelijk mijn lang verwachte materialen om te starten met mijn bouw van de module "bakken" baan. Hier ligt dan "voorlopig" alles om te kunnen beginnen. Het worden 6 losse modules van 122 Cm x 122 Cm. Uiteraard moeten er nog modules komen maar ik wil eerst de basis gereed maken. De modules zullen deels gesloten worden en deels "open frame".

Nog even de exacte maten: Hoogte: 1ste niveau (bovenkant bovenblad tot de vloer) is 90 Cm. Bovenbladmaten; 122 x 122 Cm x 9 mm (dikte). Opstaande kanten; 12 Cm hoog x 12 mm dikte. Hoekstukken; 15 x 15 Cm x 22 mm dikte. Openframe (vakken) worden ± 60 x 60 Cm. Zonodig zal op 30 Cm hier nog een extra ondersteuning komen om de tracés vlak te houden mocht de 9 mm plaat iets gaan "trekken".

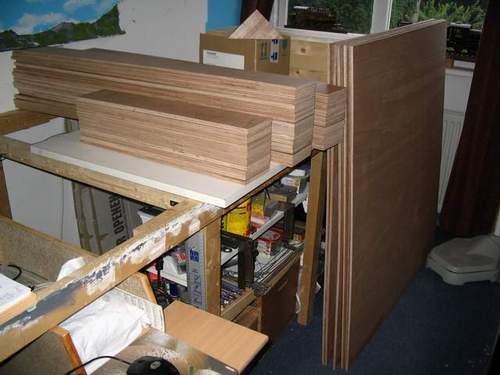

De losse delen om modules van te gaan bouwen.

9 Juni 2007:

Aanvang bouw modules. Ik bespreek hier een van de zes modules hoe deze is/werd gebouwd. Op onderstaande afbeelding worden de hoeken haaks op elkaar gezet om deze vervolgens netjes vast te kunnen schroeven. Het is zeer belangrijk om de onderbouw goed haaks en strak op te bouwen. Hiermee valt of staat de toekomstige modelspoorbaan. Neem er de tijd voor en controleer desnoods tien keer alles wat u doet en wilt gaan doen, dus eerst kijken, dan denken en tot slot, doen.

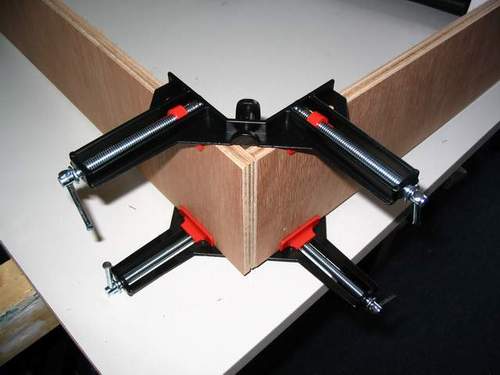

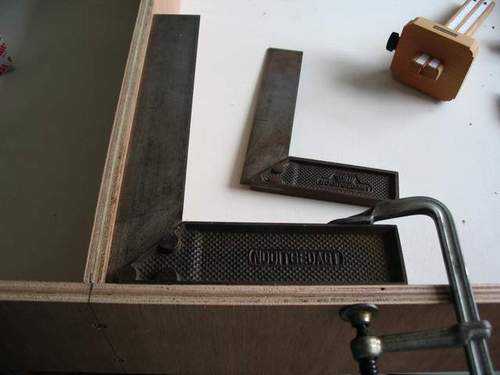

Het goed haaks zetten van de hoeken.

Nadat de opstaande kanten zijn vast geschroefd wordt er vervolgens een hoekstuk in geplaatst om het geheel haaks te houden en voor stabiliteit.

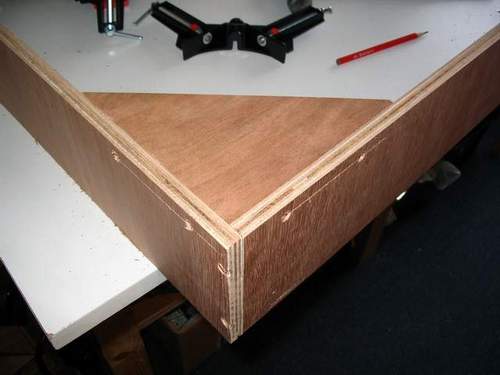

Haaks hoekstuk geplaatst.

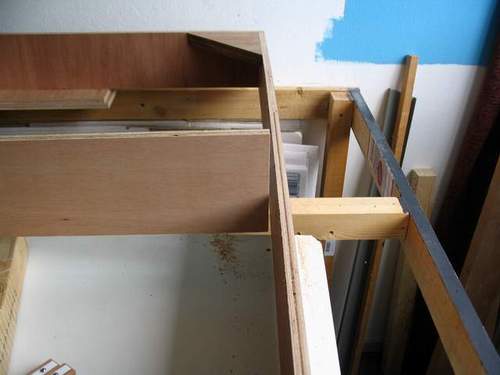

Nadat heel de omtrek van de module goed haaks is opgebouwd komen de, ik noem het maar spanten, het raster er in. Märklin geeft hierin verschillende maten in hun informatie. De minimale maten zijn "rasters" van 50 x 50 Cm. Ik heb hier 60 x 60 Cm van gemaakt. Dit met het doel, dat, als ik straks de boel op ga bouwen, ik in zo'n "gat" kan staan en vervolgens over al makkelijk bij kan. Het kruis heb ik bewerk met "half-hout" verbinding, dit om de boel stevig te krijgen en zo min mogelijk met van die slappe hoekijzertjes te moeten werken.

Het maken van de "half-hout" verbinding.

Maar ja, zoals gewoonlijk zit het weer lekker mee. Nu blijken de "dwars-spanten" 5 mm te kort gezaagd. Dus gelijk de leverancier maar gebeld en hem vriendelijk verzocht om hier nieuwe voor te maken en als het mogelijk is, zo vlot mogelijk. Hij wist van het lange wachten bij zijn conculega en ik was verbaasd dat hij drie kwartier later met de nieuwe spanten voor de deur stond. Zijn reactie was, voor dat ik iets kon zeggen, onze fout dus zonder kosten, service van de zaak. Dit vond ik bijzonder netjes, of zouden ze mij kennen? Ik had in ieder geval de goede maten doorgegeven maar zij hadden fout gezaagd, maar het was weer netjes opgelost.

Hoi, hoi, lekker te kort gezaagd.

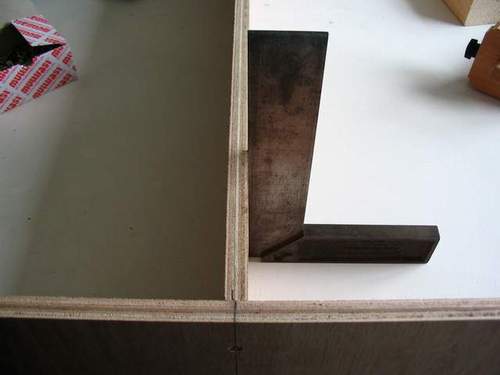

Ook de binnenspanten dienen haaks te staan. Hoe meer het geheel haaks is uitgewerkt, des te meer gemak heb je er van tijdens de verdere bouw.


Binnenspanten worden haaks zetten.


Ook de opstaande kant van de spanten worden haaks gezet.

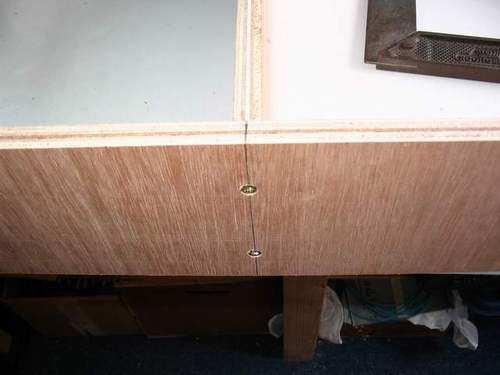

Dit is het resultaat, haaks dus. Zet ook hartlijnen waardoor de schroeven precies in het hart van de kopse zijde van de spanten komen, dit voorkomt, misboren/schroeven en splijten/scheuren van het toch al dure hout. Tegenwoordig is hout "Goud". De lijnen komen later ook weer van pas.

Ook de opstaande kant van de spanten worden haaks gezet.

Dit is het resultaat, haaks dus. Zet ook hartlijnen waardoor de schroeven precies in het hart van de kopse zijde van de spanten komen, dit voorkomt, misboren/schroeven en splijten/scheuren van het toch al dure hout. Tegenwoordig is hout "Goud". De lijnen komen later ook weer van pas.

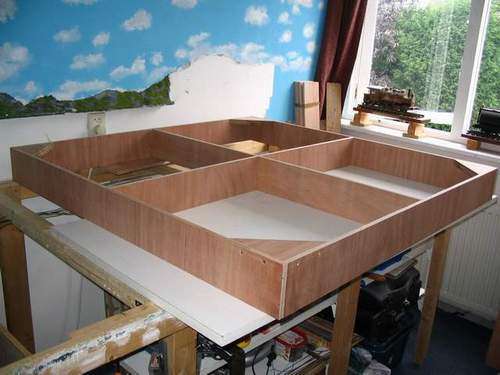

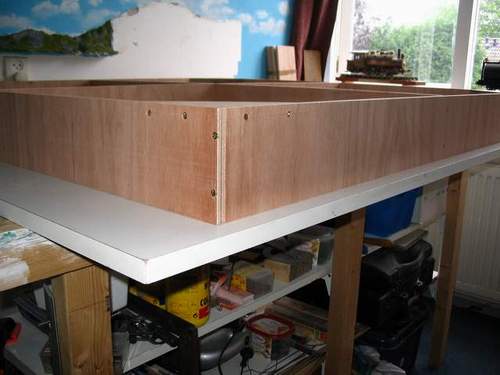

Resultaat haakse basis module.

Nog even iets tussen door. Zorg voor een vlakke ondergrond om op te bouwen en te werken. Zelf heb/had ik nog een 100% vlak, recht en stevig bureaublad liggen. Ik had hem al eens weg willen gooien maar nu was ik blij dat ik hem nog had. Zo zien we maar, het kan altijd nog eens van pas komen.

Resultaat haakse basis module.

Nog even iets tussen door. Zorg voor een vlakke ondergrond om op te bouwen en te werken. Zelf heb/had ik nog een 100% vlak, recht en stevig bureaublad liggen. Ik had hem al eens weg willen gooien maar nu was ik blij dat ik hem nog had. Zo zien we maar, het kan altijd nog eens van pas komen.

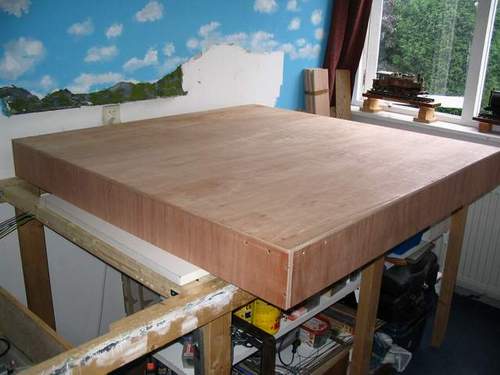

Module met bovenblad.

Hier nog even wat afbeeldingen van de onderzijde. Het volgende is het plaatsen van de "poten" met "zwenkwielen"onder deze module.

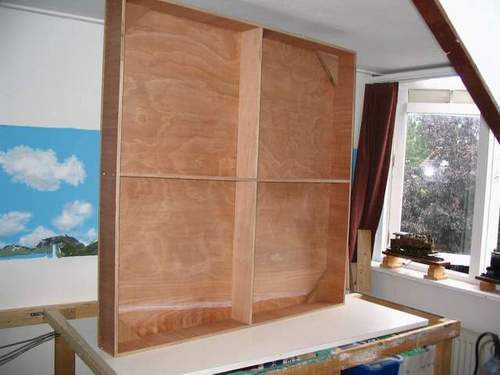

Onder aanzicht.

Hier nog even zicht op de "half-hout" verbinding.
